Заслонка поворотная серия 2Е-5

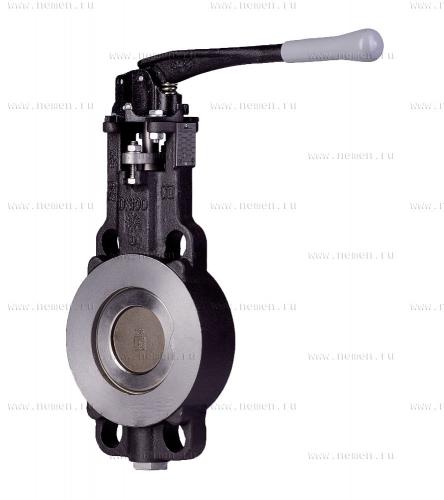

ЗАСЛОНКА ПОВОРОТНАЯ С ДВОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ СЕРИЯ 2Е-5
ЗАСЛОНКА ПОВОРОТНАЯ С ДВОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ СЕРИЯ 2Е-5
ЗАСЛОНКА ПОВОРОТНАЯ С ДВОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ СЕРИЯ 2Е-5
ЗАСЛОНКА ПОВОРОТНАЯ С ДВОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ СЕРИЯ 2Е-5 Чертеж: DN 50-125
Чертеж: DN 50-125
ЗАСЛОНКА ПОВОРОТНАЯ С ДВОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ СЕРИЯ 2Е-5 Чертеж: DN 150-600
Чертеж: DN 150-600
Применение:

Дисковые поворотные заслонки Серия 2Е-5 предназначены для перекрытия и регулирования потока рабочей среды.

Применяются для различных рабочих условий, в зависимости от материала исполнения манжеты и диска.

Главные направления применения:

- водяное хозяйство, чистая и загрязненная вода

- охлаждение и кондиционирование

- топливная промышленность

- химическая и нефтехимическая промышленность

- пищевая промышленность

Расшифровка типового обозначения

Характеристика:

Диаметр, DN, мм

50 - 600

Температура, °С

-100...500 (в зависимости от материала исполнения корпуса и манжеты)

Давление, PN, бар

DN 50-100 мм - 50 бар

DN 125-200 мм - 40 бар

DN 250-600 мм - 25 бар

DN 50-600 мм - 25 бар уплотнение металл/металл

Среда в зависимости от
типа материала заслонки

Вода, этиленгликоль, пар (до 185°С), морская вода, агрессивные среды с с высокой температурой, вакуум, асфальт, нефтепродукты и др.горючие вещества, а также спиртосодержащие среды…

Исполнение

«В» -сквозные отверстия (стандартная поставка DN 50-400)

«Т» -резьбовые отверстия (под заказ)

Возможности управления

Ручной рычаг (ручка) DN 50- 150 стандартная поставка

Ручная червячная передача (редуктор), электропривод (под заказ в комплектации с заслонкой)

Пневмопривод (под заказ в комплектации с заслонкой)

Класс герметичности

"А" по ГОСТ 9544-2015 – уплотнение PTFE
"С" по ГОСТ 9544-2015 -уплотнение металл-металл

Тип присоединения

Межфланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015)

Версия «В»-сквозные отверстия

Версия «Т»-резьбовые отверстия

Материалы

Наименование

Материалы

1

Корпус

6

хладостойкая сталь ASTM A352 LCC (1.1156) (-46°С...345°С)

5

углеродистая сталь ASTM A216 WCB (1.0625) (-29°С...425°С)

4

нержавеющая сталь ASTM A351 CF8M (1.4408) (-100°С...500°С)

2

Диск

0

нержавеющая сталь ASTM A351 CF8M (1.4408)

*)

другие материалы по запросу

3

Манжета

9

PTFE+25% стекло (-50°С...200°С)

7

NCONEL 718 (металл/металл) (-100°С...500°С)

8

PTFE + INCONEL 718 (безопасное несгораемое) (-50°С...200°С)

4

Шток

нержавеющая сталь AISI 420

5

Цапфа

Uranus 45N

Рекомендуем использовать редуктор для заслонок DN 150 и более в связи с большим усилием на рукоятке.

Рекомендация подбора редукторов, электроприводов подробнее.

Подбор и поставка редукторов возможна на типоразмер заслонок DN32-200.

Коэффициент расхода Kv в зависимости от угла поворота диска заслонки (м3/ч)



25°

30°

40°

50°

60°

70°

75°

80°

90°

50

5,2

7,8

15,5

24

47,5

62

79,3

95

116,4

65

8,6

13

23

38

73

94,8

116,4

142

181

80

13

20

33,6

56

112

142

181

215,5

267

100

23

35

61

99

198

259

336

400

465

125

50

74

129

211

414

526

702

845

948

150

83

121

211

345

677

871

1138

1392

1646

200

142

211

353

590

1099

1478

1858

2302

2746

300

319

465

819

1353

2629

3405

4224

5129

6336

350-600

По запросу

Размеры заслонки DN 50-125:

DN

Размеры заслонки

Окончание шпинделя

Размер площадки штока

Масса

d1

d2

A

B

C

D1

D3

S1

S2

E

G

ISO 5211

у

b

"В"

"Т"

мм

мм

кг

50

49

68

163

93

44

104

154

12

37

25

14

F07

9

70

5,1

7,3

65

65

82

170

100

47

123

178

39

55

25

14

F07

9

70

5,8

9

80

81

100

174

106

47

140

196

65

72

25

14

F07

9

70

6,8

10,1

100

100

123

206

123

53

163

225

85

91

25

14

F07

9

70

8,5

12,2

125

123

146

215

137

56

193

260

113

110

25

14

F07

9

70

11,8

16,5

Заслонка разработана для присоединия между фланцами согласно EN 1092-1

Ответные фланцы в соответствии с ГОСТ 33259-2015

Ручной рычаг (ручка):

DN, мм

50-100

125

150

А, мм

270

270

362

В, мм

75

80

90

Масса, кг

1,26

1,26

1,4

Размеры заслонки DN 150-600:

DN

Размеры заслонки

Окончание шпинделя

Размер площадки штока

Масса

d1

d2

A

B

C

D1

D3

S1

S2

E

G

ISO 5211

у

b

n

"В"

"Т"

мм

мм

кг

150

146

155

307

214

57

252

318

136

143

25

17

F10

11

102

4

21

28

200

194

204

339

246

61

307

381

185

193

25

17

F10

11

102

4

29

41

250

240

259

395

275

69

349

450

224

236

31

22

F12

13

125

4

46

70

300

287

309

460

313

79

393

521

270

284

31

27

F14

17

140

4

67

105

350

313

342

508

355

92

448

577

300

308

45

27

F16

22

165

4

91

140

400

364

405

556

402

103

542

657

342

360

58

36

F16

22

165

4

132

211

500

452

450

625

431

127

593

715

427

438

47

46

F25

17

254

8

240



600

547

600

558

490

154

620

830

472

450

100

72

F25

17

254

8

360



Заслонка разработана для присоединия между фланцами согласно EN 1092-1

Ответные фланцы в соответствии с ГОСТ 33259-2015

Рекомендуется использовать редуктор для заслонок DN 150 в связи с большими усилиями на рукоятке.

Для DN 300 и более обязательно ис- пользовать червячный редуктор или электропривод.

Рекомендация подбора редукторов, электроприводов подробнее

Коэффициент Kv:

DN, мм

50

65

80

100

125

150

200

250

300

400

500

600

Kv, м3

87

148

312

456

750

1125

1950

3100

4510

8605

По запросу

Коэффициент Kv, м3/ч показывает величину расхода воды с температурой в диапазоне 5-30°С через затвор с перепадом давления в 1 бар
