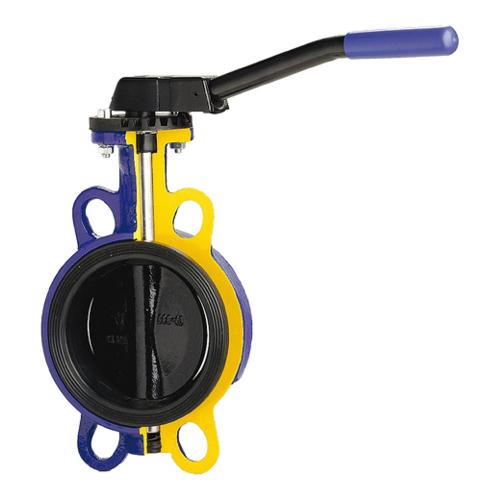

Дисковые поворотные заслонки тип 497 предназначены для перекрытия и регулирования потока рабочей среды. Главные направления применения: - теплоснабжение - водяное хозяйство, чистая и загрязненная вода - охлаждение и кондиционирование - судостроения и промышленности |
|
Диаметр, DN, мм |
32-150 |
200-1200 |
|
Температура, °С |
-10…185* |
|
|
Давление, PN, бар |
16 |
10 |
|
Среда |
Вода, этиленгликоль 40%, водяной пар (до 140°С, PN=2,5 бар), воздух без примесей масел и др.инертные среды |
|
|
Класс герметичности |
"А" по ГОСТ 9544-2015 |
|
|
Возможность управления |
ручной рычаг (ручка) DN 32-200 (стандартная поставка) |
|
|
ручная червячная передача (редуктор) DN32-1200 (под заказ в комплектации с заслонкой) |
||
|
электропривод DN32-1200 (под заказ в комплектации с заслонкой) |
||
|
Тип присоединения |
Межфланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015) |
|
* - Температура +185°С при PN 10 бар
** - назначенный ресурс установлен экспериментальным путем после анализа соответствующих им показателей надежности/ в зависимости от транспортируемой среды.
|
Наименование |
Материалы |
|
Корпус |
сф.чугун EN-GJS-400-15 с эпоксидным покрытием |
|
Диск |
сф.чугун EN-GJS-400-15 |
|
Манжета |
Silikon (MVQ) |
|
Шток |
AISI416 |
Рекомендуем использовать редуктор для заслонок DN 150 и более в связи с большим усилием на рукоятке.
Для DN300 и более обязательно использовать редуктор или электропривод.
Рекомендация подбора редукторов, электроприводов подробнее
Подбор и поставка редукторов возможна на типоразмер заслонок DN32-200.
|

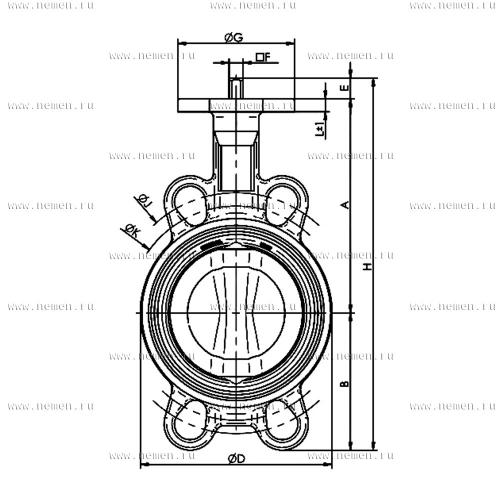

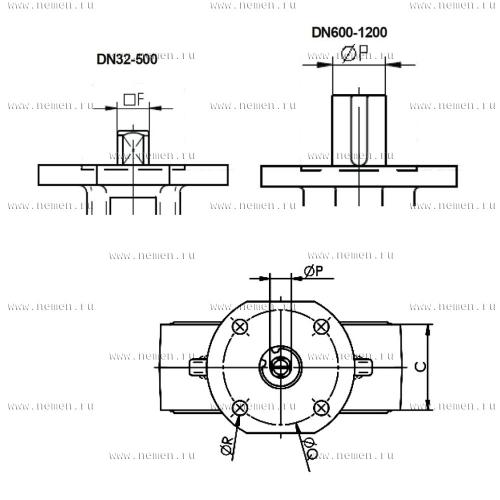

DN |
A |
B |
С |
D |
E |
F |
G |
H |
J |
K |
RxØM |
Верхний ISO |
Nm, PN16 |
Масса |
|
мм |
мм |
Нхм |
кг |
|||||||||||
|
32 |
102 |
60 |
33 |
68 |
30 |
11 |
90 |
193 |
100 |
85 |
4хØ 7 |
F 07 |
15 |
1,5 |
|
40 |
110 |
56 |
33 |
76 |
30 |
11 |
90 |
196 |
110 |
95 |
4хØ 9 |
F 07 |
15 |
1,7 |
|
50 |
120 |
61,5 |
43 |
100 |
30 |
11 |
90 |
211 |
123 |
120 |
4хØ 9 |
F 07 |
17 |
2,4 |
|
65 |
135 |
69 |
46 |
108 |
30 |
11 |
90 |
234 |
145 |
127 |
4хØ 9 |
F 07 |
25 |
2,6 |
|
80 |
141 |
94 |
46 |
124 |
30 |
11 |
90 |
265 |
160 |
145 |
4хØ 9 |
F 07 |
28 |
3,1 |
|
100 |
165 |
106 |
52 |
147 |
30 |
11 |
90 |
301 |
185 |
165 |
4хØ 9 |
F 07 |
50 |
4 |
|
125 |
180 |
126,5 |
56 |
180 |
33 |
14 |
90 |
340 |
225 |
206 |
4хØ 9 |
F 07 |
85 |
6,1 |
|
150 |
193 |
133 |
56 |
206 |
33 |
14 |
90 |
359 |
241 |
229 |
4хØ 9 |
F 07 |
110 |
7,3 |
|
200 |
225 |
170 |
60 |
257 |
33 |
17 |
90 |
428 |
305 |
280 |
4хØ 9 |
F 07 |
140 |
11 |
|
250 |
282 |
210 |
68 |
324 |
23 |
22 |
130 |
515 |
362 |
335 |
4хØ 12 |
F 10 |
270 |
20,5 |
|
300 |
308 |
240 |
78 |
376 |
23 |
22 |
130 |
571 |
431 |
394 |
4хØ 12 |
F 10 |
390 |
29,5 |
|
350 |
338 |
263 |
78 |
430 |
31 |
22 |
160 |
632 |
476 |
445 |
4хØ 12 |
F 10 |
500 |
35,4 |
|
400 |
380 |
308 |
102 |
485 |
31 |
27 |
160 |
719 |
540 |
510 |
4хØ 12 |
F 12 |
897 |
55,7 |
|
450 |
380,5 |
340 |
114 |
536 |
38 |
36 |
190 |
785 |
--- |
--- |
4хØ 14 |
F 14 |
1450 |
80,8 |
|
500 |
432,5 |
380 |
127 |
593 |
38 |
36 |
210 |
850 |
--- |
--- |
4хØ 14 |
F 14 |
1800 |
113,6 |
|
600 |
494 |
440 |
154 |
690 |
80 |
60 |
210 |
1014 |
--- |
--- |
4хØ 16 |
F 16 |
3450 |
170,6 |
|
700 |
590 |
490 |
165 |
830 |
106 |
65 |
300 |
1186 |
--- |
--- |
8хØ 18 |
F 25 |
5000 |
252 |
|
800 |
630 |
565 |
190 |
902 |
106 |
80 |
300 |
1301 |
--- |
--- |
8хØ 18 |
F 25 |
6500 |
347 |
|
900 |
695 |
610 |
203 |
1010 |
110 |
80 |
350 |
1415 |
--- |
--- |
8хØ 18 |
F 25 |
8500 |
457 |
|
1000 |
770 |
675 |
216 |
1116 |
110 |
80 |
350 |
1555 |
--- |
--- |
8хØ 18 |
F 25 |
11500 |
580 |
|
1200 |
875 |
818 |
254 |
1334 |
110 |
100 |
350 |
1803 |
--- |
--- |
8хØ 23 |
F 30 |
15500 |
959 |
Заслонка разработана для присоединия между фланцами согласно EN 1092-2
Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015
|
DN, мм |
32-65 |
80-100 |
125-200 |
|
Е, мм |
49 |
60 |
75 |
|
F, мм |
220 |
260 |
315 |
Рекомендуется использовать редуктор для затворов (заслонок) DN150 мм и более в связи с большими усилиями на рукоятке (ручке). Для DN 250 мм и более обязательно использовать червячный редуктор или электропривод.
|
DN, мм / ° |
25 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
|
32/40 |
2,5 |
4,3 |
9 |
15 |
22 |
38 |
60 |
68 |
|
50 |
5 |
7,7 |
14 |
23 |
45 |
60 |
90 |
112 |
|
65 |
8,6 |
12,9 |
22 |
36 |
70 |
90 |
138 |
172 |
|
80 |
13 |
19 |
33 |
54 |
110 |
138 |
207 |
258 |
|
100 |
24 |
36 |
63 |
103 |
200 |
260 |
410 |
474 |
|
125 |
52 |
76 |
133 |
215 |
420 |
540 |
860 |
970 |
|
150 |
146 |
125 |
215 |
353 |
690 |
890 |
1420 |
1680 |
|
200 |
146 |
215 |
360 |
603 |
1120 |
1510 |
2350 |
2800 |
|
250 |
224 |
336 |
580 |
990 |
1850 |
3190 |
3700 |
4310 |
|
300 |
327 |
475 |
860 |
1380 |
2670 |
3490 |
5215 |
6465 |
|
350 |
430 |
645 |
1120 |
1896 |
3535 |
4395 |
6980 |
8620 |
|
400 |
560 |
775 |
1465 |
2285 |
4395 |
5600 |
9310 |
10775 |
|
450 |
775 |
1077 |
1980 |
3190 |
6120 |
7930 |
12700 |
15086 |
|
500 |
970 |
1380 |
2415 |
3965 |
7500 |
9900 |
15085 |
18965 |
|
600 |
1293 |
1895 |
3275 |
5260 |
10130 |
14225 |
20700 |
24137 |
|
700 |
1350 |
1993 |
3860 |
5980 |
10600 |
17100 |
25300 |
36000 |
|
800 |
1600 |
2200 |
4500 |
8200 |
12500 |
20000 |
29000 |
44000 |
|
900 |
1800 |
2300 |
6100 |
10400 |
17500 |
29000 |
42000 |
58000 |
|
1000 |
2500 |
3800 |
8700 |
13500 |
23000 |
37500 |
59200 |
80500 |
|
1200 |
5400 |
7800 |
12500 |
22600 |
35500 |
61500 |
82000 |
110500 |
Подбор исполнительного механизма (редуктор, электропривод, пневмопривод) осуществляется инженерами компании ООО «НЕМЕН» под запрос и поставляется в комплекте с оборудованием.
