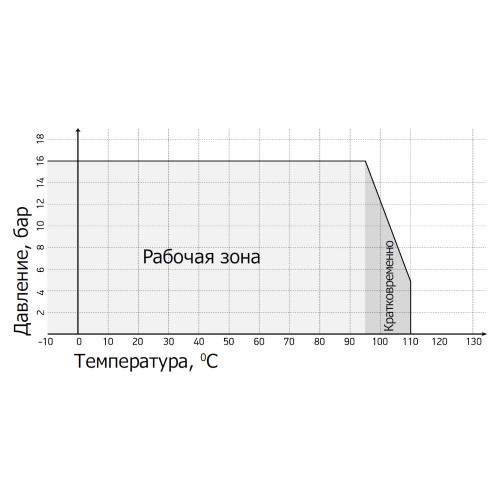

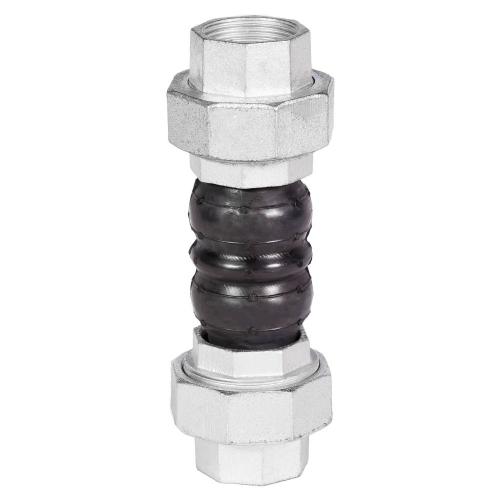

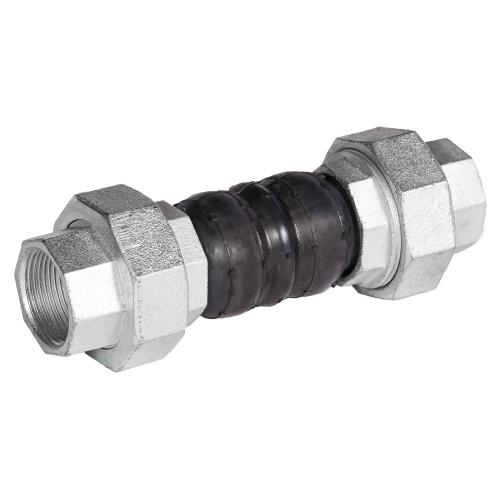

График температура - давление
Цена по запросу
|
Диаметр DN, мм |
15 - 50 (1/2" - 2") |
|
Давление PN, бар |
16 |
|
Температура, °С |
от -10 до +95 (до +110 кратковременно) |
|
Среда |
вода, этиленгликоль |
|
Тип присоединения |
резьбовой |
|
№ |
Наименование |
Материалы |
|
1 |
Гибкий элемент |
EPDM, армирован нейлоновым шинным кордом |
|
2 |
Муфта |
Чугун, покрытый никелем |
|
DN |
L |
Допустимая деформация под нагрузкой в процессе эксплуатации* |
Масса |
||||
|
L1 сжатие |
L2 растяжение |
L3 боковое смещение |
Угловое смещение (изгиб) |
||||
|
мм |
" |
мм |
кг |
||||
|
15 |
1/2 |
190 |
22 |
5 |
22 |
45° |
0,4 |
|
20 |
3/4 |
205 |
22 |
6 |
22 |
0,7 |
|
|
25 |
1 |
205 |
22 |
6 |
22 |
1,15 |
|
|
32 |
1 1/4 |
205 |
22 |
6 |
22 |
1,4 |
|
|
40 |
1 1/2 |
205 |
22 |
6 |
22 |
1,95 |
|
|
50 |
2 |
205 |
22 |
6 |
22 |
2,5 |
|
* - на трубопроводе после его опорожнения деформация компенсаторов должна быть восстановлена
Внимание!
Недопустима одновременная работа компенсатора на растяжение и сдвиг
