Вентиль запорный тип 215/216

ВЕНТИЛЬ ФЛАНЦЕВЫЙ ТИП 215/216 тип 215
тип 215
ВЕНТИЛЬ ФЛАНЦЕВЫЙ ТИП 215/216 тип 215
тип 215
ВЕНТИЛЬ ФЛАНЦЕВЫЙ ТИП 215/216 тип 215
тип 215
ВЕНТИЛЬ ФЛАНЦЕВЫЙ ТИП 215/216 тип 216
тип 216
ВЕНТИЛЬ ФЛАНЦЕВЫЙ ТИП 215/216 Тип 215 Запорный вентиль
Тип 215 Запорный вентиль
ВЕНТИЛЬ ФЛАНЦЕВЫЙ ТИП 215/216 Тип 215 Запорно- регулирующий вентиль
Тип 215 Запорно- регулирующий вентиль

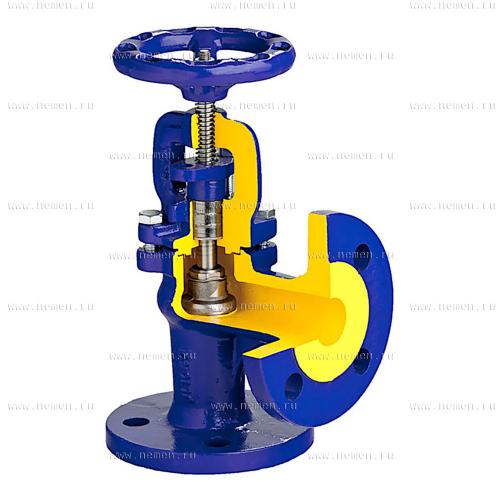

ВЕНТИЛЬ ФЛАНЦЕВЫЙ ТИП 215/216 Тип 216 Угловой вентиль
Тип 216 Угловой вентиль
Цена по запросу
Каталожная карта
Сертификат (Декларация) ТР ТС 010
Сертификат (Декларация) ТР ТС 032
Опросный лист для подбора вентиля
Характеристика:

Тип вентиля

запорный / запорно-обратный / запорно-регулирующий

Тип

215 / 216 А

215 / 216 С

215 F

215 I

Диаметр DN, мм

15 - 300

15 – 200

15 - 200

15 - 200

Давление PN, бар

16

25

40

40

Температура, °С

до 300

до 350

до 400

до 400

Среда

вода, воздух, пар, гликоли, углеводороды и другие среды, нейтральные к материалам вентиля

Тип корпуса

проходной (215) / угловой (216)

Тип затвора

неразгруженный / разгруженный (DN 200 - 300)

Опция

указатель положения / эпоксидное покрытие (215/216 А) / стеллитовая наплавка седла (215 F/I)

Класс герметичности

А

Тип управления

ручной (штурвал)

Тип присоединения

фланцевый
Материалы*:

Тип

215 / 216 А

215 / 216 С

215 F

215 I

Корпус

Серый чугун

EN-GJL-250 (EN-JL 1040)

Высокопрочный чугун

EN-GJS-400-18-LT (EN-JS 1025)

Углеродистая сталь

GP240GH (1.0619)

Нержавеющая сталь

G-X5CrNiMo19-11-2 (1.4408)

Затвор

Нержавеющая сталь

X20Cr13 (1.4021)

Нержавеющая сталь

X6CrNiMoTi 17-12-2 (1.4571)

Седло

Нержавеющая сталь

X12Cr13 (1.4006)

Нержавеющая сталь

G18 8Mn (1.4370)

Нержавеющая сталь

X5CrNiMo 17-12-2 (1.4401)

Уплотнение седла

Металл-металл

Уплотнение штока

Графит
Габаритные размеры:

DN

215

216 A/C

L

Исп. А/С

Исп. F

Исп. I

H

Dk

H

Dk

H

Dk

L

H

Dk

15

130

189

100

208

120

205

125

90

179

100

20

150

189

100

208

120

205

125

95

179

100

25

160

205

120

208

120

205

125

100

198

120

32

180

221

120

248

180

210

125

105

206

120

40

200

249

160

248

180

250

200

115

232

160

50

230

262

160

332

250

250

200

125

235

160

65

290

298

180

332

250

280

250

145

269

180

80

310

335

200

407

250

320

250

155

290

200

100

350

377

250

407

250

425

300

175

336

250

125

400

427

250

571

320

470

300

200

374

250

150

480

476

320

571

320

495

400

225

433

320

200

600

695

360

571

400

613

500

275

625

360

250

730

826

360

-

-

-

-

325

720

360

300

850

888

500

-

-

-

-

375

779

500
Присоединительные размеры:

DN

PN 16

PN 25

PN 40

Dz

Do

nxd

Dz

Do

nxd

Dz

Do

nxd

15

95

65

4х14

95

65

4х14

95

65

4х14

20

105

75

4х14

105

75

4х14

105

75

4х14

25

115

85

4х14

115

85

4х14

115

85

4х14

32

140

100

4х19

140

100

4х19

140

100

4х18

40

150

110

4х19

150

110

4х19

150

110

4х18

50

165

125

4х19

165

125

4х19

165

125

4х18

65

185

145

4х19

185

145

8х19

185

145

8х18

80

200

160

8х19

200

160

8х19

200

160

8х18

100

220

180

8х19

235

190

8х23

235

190

8х22

125

250

210

8х19

270

220

8х28

270

220

8х26

150

285

240

8х23

300

250

8х28

300

250

8х26

200

340

295

12х23

360

310

12х28

375

320

12х30

250

405

355

12х28

-

-

-

-

-

-

300

460

410

12х28

-

-

-

-

-

-
Массы вентилей, кг:

Тип

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

215 А/С

3,3

3,9

5,0

6,6

9,4

12,0

17,3

22,7

35,8

52,8

74,2

126

200

315

215 F

4,3

5,1

5,8

9,5

9,8

17,5

20,5

34

44

77

113

180

-

-

215 I

4,3

5,0

5,8

7,5

11,7

14,2

20,4

26,9

44,5

65,2

93

157

-

-

216 А/С

3,3

3,9

5,0

6,6

8,4

12,0

17,3

22,7

35,8

52,8

74,2

126

200

315

Тип

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

215 А/С

3,3

3,9

5,0

6,6

9,4

12,0

17,3

22,7

35,8

52,8

74,2

126

200

315

215 F

4,3

5,1

5,8

9,5

9,8

17,5

20,5

34

44

77

113

180

-

-

215 I

4,3

5,0

5,8

7,5

11,7

14,2

20,4

26,9

44,5

65,2

93

157

-

-

216 А/С

3,3

3,9

5,0

6,6

8,4

12,0

17,3

22,7

35,8

52,8

74,2

126

200

315
Тип 215. Значения Kvs (м3/ч) в зависимости от кол-ва оборотов штурвала для регулирующих вентилей:

Обороты штурвала

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

0,5

1,49

1,56

1,08

2,14

-

-

7,7

-

9,5

17

29

-

-

-

1

1,78

1,94

1,96

3,05

6,9

9,6

9,8

11,5

18

31

49

70

95

160

1,5

2,14

2,35

-

-

-

-

-

-

-

-

-

-

-

-

2

2,45

2,78

3,57

5,09

12,1

16,4

18,2

21,5

37,5

58

88

130

175

280

2,5

2,78

3,18

-

-

-

-

-

-

-

-

-

-

-

-

3

3,03

3,58

5,17

7,06

16,3

22,4

26,5

32

56

84

127

190

272

386

3,5

3,30

3,99

-

-

-

-

-

-

-

-

-

-

-

-

4

3,64

4,54

6,44

8,89

20,2

27,6

34,1

41,5

71

108

165

250

355

489

4,5

4,15

5,35

-

-

-

-

-

-

-

-

-

-

-

-

4,7

4,50

5,67

-

-

-

-

-

-

-

-

-

-

-

-

5

-

-

7,4

10,4

25,0

33

41,3

50

85

132

199

303

421

585

6

-

-

8,3

11,8

28,3

39

47,9

59

103

160

232

350

487

675

7

-

-

9,2

13,1

-

43,5

54,8

69

121

191

263

407

551

767

8

-

-

10,6

14,1

-

45,1

61,6

79

139

220

294

436

611

862

8,33

-

-

10,9

-

-

-

-

-

-

-

-

-

-

9

-

-

-

15,4

-

-

67,2

88

149

236

314

460

670

958

10

-

-

-

17,3

-

-

71

96

157

248

325

483

727

1050

10,5

-

-

-

-

-

-

75,5

-

-

-

-

-

-

11

-

-

-

-

-

-

-

100

-

-

335

499

783

1140

12

-

-

-

-

-

-

-

104

-

-

342

514

841

1229

13

-

-

-

-

-

-

-

-

-

-

-

524

882

1294

13,33

-

-

-

-

-

-

-

-

-

-

-

528

-

-

14

-

-

-

-

-

-

-

-

-

-

-

-

921

1354

15

-

-

-

-

-

-

-

-

-

-

-

-

955

1398

16

-

-

-

-

-

-

-

-

-

-

-

-

982

1434

16,66

-

-

-

-

-

-

-

-

-

-

-

-

1001

1453
Тип 215 и 216. Значения Kvs (м3/ч) для запорных вентилей:

Тип

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

215 А/С

5,9

7,4

13

18

30

41

79

115

181

225

364

690

1010

1460

215 F

4,3

7,0

11,0

17,5

27

47

68

116

162

250

364

550

-

-

215 I

5,3

8,4

12,3

22,0

29

44

74,8

111,5

182

232,5

337,5

1078

-

-

216 А/С

7,2

9,2

16,0

22,0

37,0

51,0

98,5

143

226

281

455

860

1260

2130
