Насосы серии TGN 32 – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»).
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Область применения
Одноступенчатые центробежные насосы серии TGN 32 с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.
|

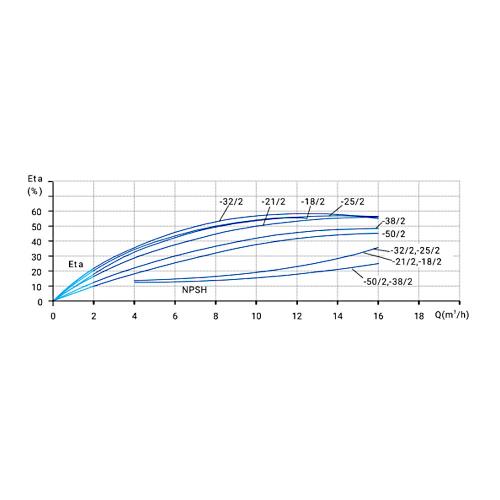

Тип |
TGN 32-18/2 |
TGN 32-18/2T |
TGN 32-21/2 |
TGN 32-21/2T |
TGN 32-25/2 |
TGN 32-25/2T |
TGN 32-32/2T |
TGN 32-38/2T |
TGN 32-50/2T |
|
Диаметр DN, мм |
32 |
||||||||
|
Давление PN, бар |
12 |
||||||||
|
Номинальный расход, м3/ч |
8 |
12,5 |
|||||||
|
Номинальный напор, м |
18 |
21 |
32 |
38 |
50 |
||||
|
Максимальный напор, м |
20 |
25 |
28 |
34 |
40 |
52 |
|||
|
Среда |
Вода |
||||||||
|
Температура, °С |
от -20 до +120 |
||||||||
|
Плотность, кг/м3 (при +20 °С) |
998,2 |
||||||||
|
Температура окружающей среды, °С |
0 … +40 |
||||||||
|
Электропитание |
1х220В 50Гц |
3х380В 50Гц |
1х220В 50Гц |
3х380В 50Гц |
1х220В 50Гц |
3х380В 50Гц |
|||
|
Номинальная мощность, кВт |
1,1 |
1,5 |
2,2 |
3,0 |
4,0 |
5,5 |
|||
|
Степень защиты |
IP55 |
||||||||
|
Тип присоединения |
фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
||||||||
|
№ |
Наименование |
Материалы |
|
1 |
Корпус насоса |
Чугун HT 200 |
|
2 |
Рабочее колесо |
Чугун HT 200 |
|
3 |
Торцевое уплотнение |
BQQE |
|
4 |
Фонарь |
Чугун |
|
5 |
Защитный кожух |
Нержавеющая сталь AISI 304 |
|
6 |
Вал |
Сталь 45 |
|
7 |
Пробка для выпуска воздуха |
Нержавеющая сталь AISI 304 |
|
8 |
Уплотнение |
EPDM |
|
9 |
Пробка |
Нержавеющая сталь AISI 304 |
|
Тип |
Размеры |
Масса нетто |
Масса брутто |
|||||||||||||||
|
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
d1 |
d2 |
d3 |
d4 |
n-ød5 |
|||
|
мм |
кг |
|||||||||||||||||
|
TGN 32-18/2 |
158 |
148 |
135 |
115 |
115 |
144 |
100 |
169 |
511 |
340 |
170 |
ø32 |
ø68 |
ø100 |
ø140 |
4-ø18 |
34 |
40 |
|
TGN 32-18/2T |
||||||||||||||||||
|
TGN 32-21/2 |
158 |
148 |
135 |
115 |
115 |
144 |
100 |
169 |
511 |
340 |
170 |
ø32 |
ø68 |
ø100 |
ø140 |
4-ø18 |
35 |
41 |
|
TGN 32-21/2T |
||||||||||||||||||
|
TGN 32-25/2 |
172 |
166 |
144 |
115 |
115 |
144 |
100 |
187 |
565 |
340 |
170 |
ø32 |
ø68 |
ø100 |
ø140 |
4-ø18 |
40 |
46 |
|
TGN 32-25/2T |
||||||||||||||||||
|
TGN 32-32/2T |
172 |
166 |
144 |
115 |
115 |
144 |
100 |
187 |
585 |
340 |
170 |
ø32 |
ø68 |
ø100 |
ø140 |
4-ø18 |
44 |
51 |
|
TGN 32-38/2T |
220 |
210 |
170 |
127 |
125 |
144 |
100 |
184 |
628 |
440 |
220 |
ø32 |
ø68 |
ø100 |
ø140 |
4-ø18 |
58 |
66 |
|
TGN 32-50/2T |
260 |
255 |
188 |
127 |
125 |
144 |
100 |
206 |
734 |
440 |
220 |
ø32 |
ø68 |
ø100 |
ø140 |
4-ø18 |
77 |
87 |
