Описание:
Насосы серии WRSN являются насосами с «мокрым ротором», ротор двигателя в процессе работы омывается перекачиваемой жидкостью. Монтаж насоса осуществляется непосредственно на трубопровод.
Область применения:
Циркуляционные насосы серии WRSN предназначены для обеспечения принудительной циркуляции воды / теплоносителя:
- в системах отопления;
- в системах горячего водоснабжения;
- в системах кондиционирования воздуха.
|
Диаметр DN, мм |
65 |
|||||||
|
Давление PN, бар |
10 |
|||||||
|
Количество скоростей |
трехскоростной |
|||||||
|
Монтажная длина, мм |
340 |
|||||||
|
Максимальный расход, м3/ч |
38 |
|||||||
|
Максимальный напор, м |
10 |
|||||||
|
Среда |
вода, этиленгликоль до 50% |
|||||||
|
Температура, °С |
от +2 до +110 |
|||||||
|
Температура окружающей среды, °С |
0 … +40 |
|||||||
|
Электропитание |
3х380В 50Гц |
|||||||
|
Номинальная мощность, Вт |
1000 |
|||||||
|
Степень защиты |
IP42 |
|||||||
|
Тип присоединения |
фланцевый (стандарт DIN) |
|||||||
|
№ |
Наименование |
Материалы |
|
1 |
Корпус насоса |
Чугун |
|
2 |
Ротор |
пластик |
|

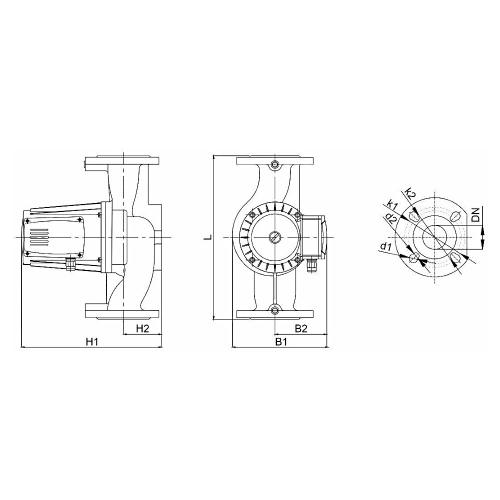

DN |
L |
H1 |
H2 |
B1 |
B2 |
k1 |
d1 |
k2 |
d2 |
Масса |
|
мм |
мм |
кг |
||||||||
|
65 |
340 |
310 |
78 |
247 |
154 |
145 |
18 |
130 |
14 |
19,7 |
