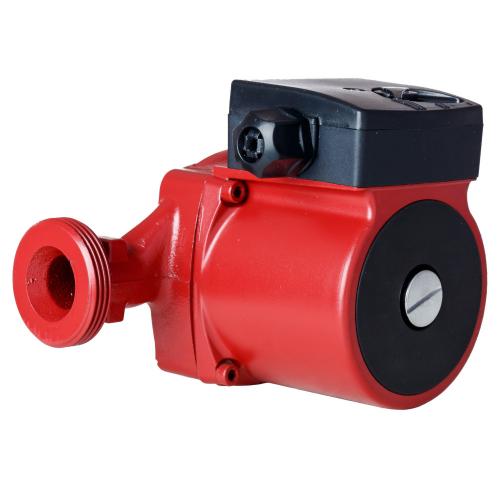

Описание
- исполнение насоса - с «мокрым ротором»
- ротор двигателя в процессе работы омывается перекачиваемой жидкостью;
- насос монтируется непосредственно на трубопровод;
- для выбора оптимального режима работы, насос имеет три скорости, изменяемые ручным переключателем.
Область применения:
Циркуляционные насосы серии WRSN предназначены для обеспечения принудительной циркуляции теплоносителя в системах радиаторного отопления и системах отопления типа «теплый пол».
ВНИМАНИЕ! Насосы не предназначены для использования в системах горячего, холодного и питьевого водоснабжения.
Рабочие среды:
- вода;
- чистые, неагрессивные, взрывобезопасные жидкости, без твердых или длинноволокнистых включений, а также примесей, содержащих минеральные масла;
- допускается применение специальных антифризов для систем отопления на основе гликоля с концентрацией не более 50%.
ВНИМАНИЕ! При перекачивании раствора гликоля в концентрации более 20% требуется учитывать поправки гидравлических характеристик насоса.
|
Диаметр DN |
1" (25 мм) |
|||||||
|
Давление PN, бар |
10 |
|||||||
|
Количество скоростей |
трехскоростной |
|||||||
|
Монтажная длина, мм |
180 |
|||||||
|
Максимальный расход, м3/ч |
2,8 |
|||||||
|
Максимальный напор, м |
4 |
|||||||
|
Среда |
вода, этиленгликоль до 50% |
|||||||
|
Температура, °С |
от +2 до +110 |
|||||||
|
Температура окружающей среды, °С |
0 … +40 |
|||||||
|
Электропитание |
1х220В 50Гц |
|||||||
|
Номинальная мощность, Вт |
72 |
|||||||
|
Степень защиты |
IP42 |
|||||||
|
Тип присоединения |
резьбовой |
|||||||
|
№ |
Наименование |
Материалы |
|
1 |
Корпус насоса |
Чугун |
|
2 |
Ротор |
пластик |
|
DN |
G |
L |
H1 |
H2 |
B1 |
B2 |
Масса |
|
мм |
дюйм |
мм |
кг |
||||
|
25 |
1 |
180 |
137 |
29 |
125 |
80 |
- |
