Консольно-моноблочный насос тип NBWN 200-150-315-37,0/4

Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 200-150-315-37,0/4
Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 200-150-315-37,0/4
Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 200-150-315-37,0/4 Гидравлические характеристики

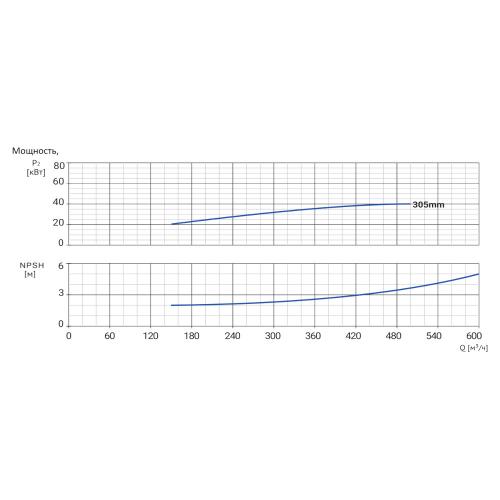

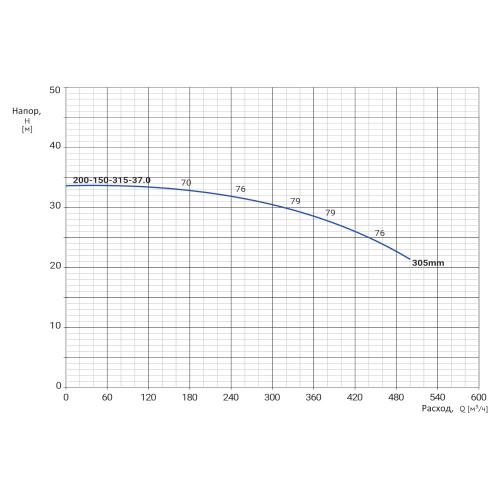

Гидравлические характеристики
Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 200-150-315-37,0/4 Гидравлические характеристики
Гидравлические характеристики
Характеристика:

Диаметр DN, мм

200 (всасывающий патрубок)

150 (напорный патрубок)

Давление PN, бар

16

Номинальный расход, м3

348

Номинальный напор, м

29,5

Максимальный напор, м

33,6

Среда

вода и другие жидкости, нейтральные к материалам насоса

Температура, °С

от -10 до +120

Температура окружающей среды, °С

-10 … +50

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

37,0

Степень защиты

IP55

Тип присоединения

фланцевый (стандарт DIN)

Материалы:

Наименование

Материалы

1

Корпус насоса

чугун НТ200

2

Ротор

чугун НТ200

3

Вал

нержавеюшая сталь AISI 304

Размеры:

Тип

DN1

DN2

a

f

h

h1

n

n1

n1'

n2

b

w

m

s1

s1'

Масса

мм

кг

NBWN 200-150-315-37,0/4

200

150

160

1099

740

280

548

450

318

550

150

328

305

23

18

395
