Диаметр DN, мм |
150 (всасывающий патрубок) 125 (напорный патрубок) |
|||||||
Давление PN, бар |
16 |
|||||||
Номинальный расход, м3/ч |
216 |
|||||||

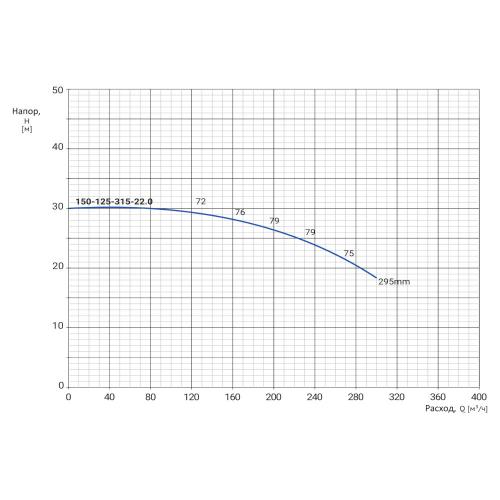

Номинальный напор, м |
25,5 |
|||||||
Максимальный напор, м |
30 |
|||||||
Среда |
вода и другие жидкости, нейтральные к материалам насоса |
|||||||
Температура, °С |
от -10 до +120 |
|||||||
Температура окружающей среды, °С |
-10 … +50 |
|||||||
Электропитание |
3х380В 50Гц |
|||||||

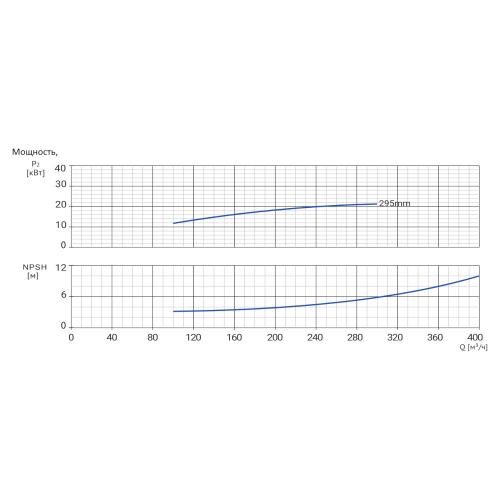

Номинальная мощность, кВт |
22,0 |
|||||||
Степень защиты |
IP55 |
|||||||
Тип присоединения |
фланцевый (стандарт DIN) |
№ |
Наименование |
Материалы |
1 |
Корпус насоса |
чугун НТ200 |
2 |
Ротор |
чугун НТ200 |
3 |
Вал |
нержавеюшая сталь AISI 304 |
Тип |
DN1 |
DN2 |
a |
f |
h |
h1 |
n |
n1 |
n1' |
n2 |
b |
w |
m |
s1 |
s1' |
Масса |
мм |
кг |
|||||||||||||||
NBWN 150-125-315-22,0/4 |
150 |
125 |
140 |
968 |
635 |
280 |
525 |
400 |
279 |
500 |
150 |
296 |
241 |
23 |
15 |
272 |
