Консольно-моноблочный насос тип NBWN 100-80-160-11,0/2

Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 100-80-160-11,0/2
Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 100-80-160-11,0/2

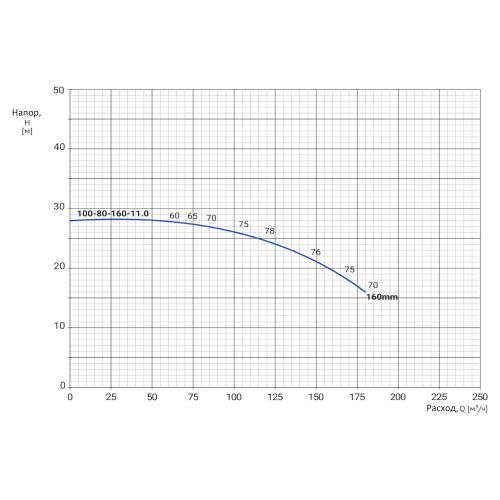

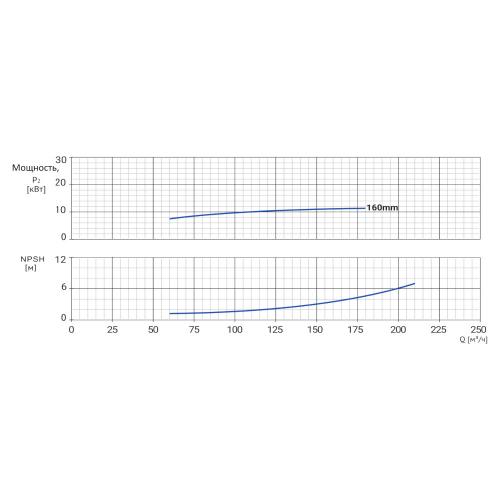

Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 100-80-160-11,0/2 Гидравлические характеристики
Гидравлические характеристики
Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 100-80-160-11,0/2 Гидравлические характеристики
Гидравлические характеристики
Характеристика:

Диаметр DN, мм

100 (всасывающий патрубок)

80 (напорный патрубок)

Давление PN, бар

16

Номинальный расход, м3

135

Номинальный напор, м

23

Максимальный напор, м

28

Среда

вода и другие жидкости, нейтральные к материалам насоса

Температура, °С

от -10 до +120

Температура окружающей среды, °С

-10 … +50

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

11,0

Степень защиты

IP55

Тип присоединения

фланцевый (стандарт DIN)

Материалы:

Наименование

Материалы

1

Корпус насоса

чугун НТ200

2

Ротор

чугун НТ200

3

Вал

нержавеюшая сталь AISI 304

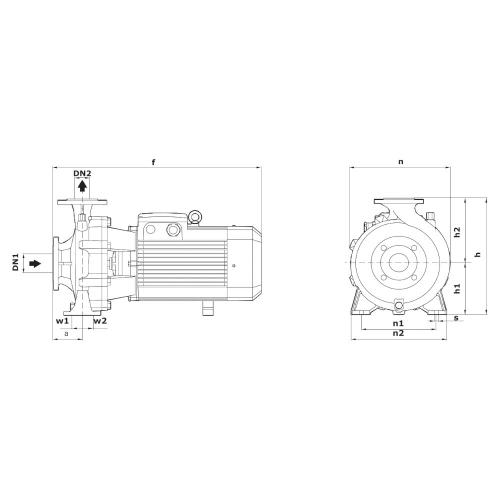

Размеры:

Тип

DN1

DN2

a

f

h

h1

h2

n

n1

n2

w1

w2

s

Масса

мм

кг

NBWN 100-80-160-11,0/2

100

80

88

750

435

186

250

330

255

332

49

49

15

113
