Электропривод тип MVE2XX

ЭЛЕКТРОПРИВОД CONTROLLI ТИП MVE2XX
Аналоговое управление сигналом
3-х позиционное управление сигналом
ЭЛЕКТРОПРИВОД CONTROLLI ТИП MVE2XX
ЭЛЕКТРОПРИВОД CONTROLLI ТИП MVE2XX Размеры
Размеры

Привод предназначен для работы с двухходовыми и трехходовыми клапанами тип RV 102, RV 103, RV 113.

Технические данные:

Тип MVE2xx, модели:

MVE 210

MVE 215

MVE 222

Напряжение питания

230 В перем. тока ±10%, 50-60 Гц

Потребление мощности (режим работы)

18 ВА/8 Вт

18 ВА/8 Вт

21 ВА/11 Вт

Потребление мощности (режим выдержки)



11 ВА/5 Вт



11 ВА/5 Вт



11 ВА/5 Вт

Время работы:

Плавное управление 5-15 мм

15 (с)

60 (с)

Плавное управление 15-25 мм

20 (с)

Плавное управление 25-60 мм

30 (с)

Возрастающий / убывающий сигнал(с)

60

Мощность трансформатора (ВА)

30

50

Длина хода клапана (мм)

5-60 мм

Осевое усилие (Н)

1000

1500

2200

Цикл нагружения

Не более 50% / 60 минут



Сигнал управления

трехпозиционный или аналоговый 0-10В (4-20мА);

Температура воздуха, °С

(-)10 ….+50°С

Степень защиты корпуса

IP54

Допустимая влажность воздуха

Относительная влажность не более 90 %

Вес

1,7 кг

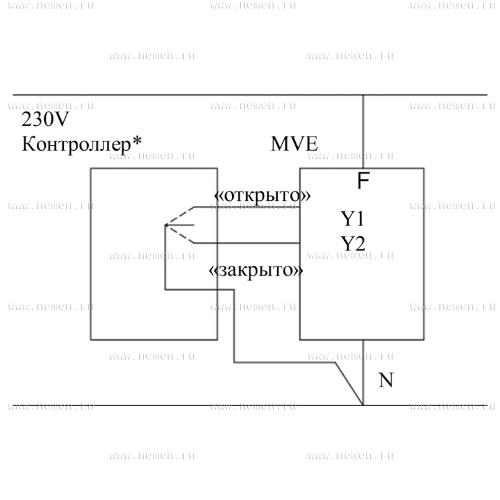

Схемы подключения электропривода:

Обозначение

Описание

Функция

Тип кабеля

Макс. длина кабеля

F

230 В переменного тока

Питание

1 мм²-1,5 мм²

75 м

N

Y

0….10 В постоянного тока

Ввод плавного управляющего сигнала

0,5 мм²-1,5 мм²

200 м

M

0В(общий)

Y1

Открытое положение

Ввод астатического управляющего сигнала

0,5 мм²-1,5 мм²

200 м

Y2

Закрытое положение

V+

16В постоянного тока

Вывод напряжения 25мА максимум

0,5 мм²-1,5 мм²

200 м

M

0В(общий)

U

2….10 В постоянного тока

Выходной сигнал обратной связи

0,5 мм²-1,5 мм²

200 м

V+

0В(общий)
