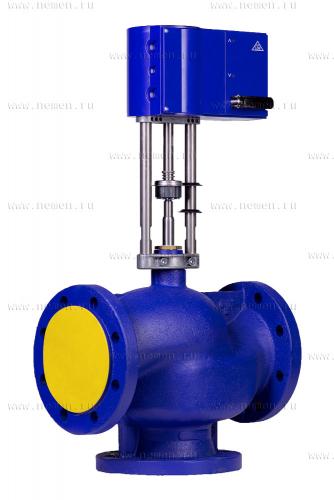

Регулирующие клапаны RV113 являются двухходовыми (RV113R) или трехходовыми (RV113M) клапанами с фланцевым соединением.
Клапаны широко применяются в отоплении, вентиляции,системах кондиционирования.
|
Тип клапана |
RV 113 R |
RV 113 М |
|
двухходовой регулирующий клапан (с разгруженным конусом) |
трехходовой смешивающий или разделяющий клапан |
|
|
Диаметр, DN, мм |
15 - 150 |
|
|
Давление, PN, бар |
16 |
|
|
Температура, ºС |
+2 - +150 |
|
|
Среда |
вода, этиленгликоль до 50%, воздух без абразивных частиц, а также другие среды, совместимые с материалом корпуса и внутренних частей клапана. |
|
|
Тип затвора |
Цилиндрический затвор с рисками |
|
|
Характеристика регулирования |
равнопроцентная (движение среды по прямой) |
равнопроцентная (движение среды по прямой) линейная (движение среды под углом) |
|
Значение Kvs, м3/час |
1,6 - 360 |
|
|
Диапазон регулирования |
50:1 |
|
|
Класс герметичности |
"IV-S1 класс" по ГОСТ 9544-2015 (<0,0005% значения Kvs в прямом включении) |
|
|
Присоединение |
фланцевое (ответные фланцы рекомендуем по ГОСТ 33259-2015) |
|
|
Наименование |
Материалы |
|
|
Тип клапана |
RV 113 R |
RV 113 М |
|
Корпус |
чугун EN-GJL-250 |
чугун EN-GJL-250 |
|
Затвор |
нержавеющая сталь 1.4027 |
нержавеющая сталь 1.4027 |
|
Уплотнение штока и затвора |
EPDM |
EPDM |
|
Привод * |
ANT 40.11 |
ST 0 ** |
Controlli |
|||
|
MVE 215 |
MVE 515 |
|||||
|
Осевое усилие |
2500 Н |
2500 Н |
1500 Н |
1500 Н |
||
|
DN |
Н |
Kvs, м3/ч |
ΔPmax, бар |
|||
|
15 |
20 | 4,0; 2,5; 1,6 | 16 | 16 | 16 | 16 |
|
20 |
20 | 6,3 | 16 | 16 | 16 | 16 |
|
25 |
20 | 10,0 | 16 | 16 | 16 | 16 |
|
32 |
20 | 16,0 | 16 | 16 | 16 | 16 |
|
40 |
20 | 25,0 | 16 | 16 | 16 | 16 |
|
50 |
20 | 40,0 | 16 | 16 | 16 | 16 |
|
65 |
20 | 63,0 | 16 | 16 | 16 | 16 |
|
80 |
20 | 100,0 | 16 | 16 | 16 | 16 |
|
100 |
40 | 160,0 | 16 | 16 | 16 | 16 |
|
125 |
40 | 250,0 | 16 | 16 | 16 | 16 |
|
150 |
40 | 360,0 | 16 | 16 | 16 | 16 |
* - приводы других производителей - по запросу.
** - электроприводы ST смотрите в каталоге "Электроприводы Regada"
|
Привод * |
ANT 40.11 |
ST 0 ** |
Controlli MVE 222 |
||
|
Осевое усилие |
2500 Н |
2500 Н |
2200 Н |
||
|
DN |
Н |
Kvs, м3/ч |
ΔPmax, бар |
||
|
15 |
20 | 4,0; 2,5; 1,6 | 16,0 | 16,0 | 16,0 |
|
20 |
20 | 6,3 | 16,0 | 16,0 | 16,0 |
|
25 |
20 | 10,0 | 16,0 | 16,0 | 16,0 |
|
32 |
20 | 16,0 | 16,0 | 16,0 | 16,0 |
|
40 |
20 | 25,0 | 16,0 | 16,0 | 16,0 |
|
50 |
20 | 40,0 | 9,4 | 9,4 | 8,9 |
|
65 |
20 | 63,0 | 5,7 | 5,7 | 5,1 |
|
80 |
20 | 100,0 | 3,8 | 3,8 | 3,2 |
|
100 |
40 | 160,0 | 2,2 | 2,2 | 1,8 |
|
125 |
40 | 250,0 | 1,4 | 1,4 | 1 |
|
150 |
40 | 360,0 | 1,0 | 1,0 | 0,5 |
* - приводы других производителей - по запросу.
** - электроприводы ST смотрите в каталоге "Электроприводы Regada"
|

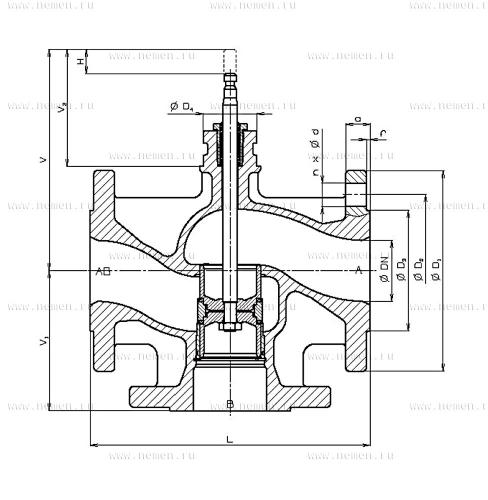

DN |
D1 |
D2 |
D3 |
d x n |
a |
f |
D4 |
L |
V |
V1 |
V2 |
H |
m |
||
|
RV113R |
RV113M |
RV113R |
RV113M |
||||||||||||
|
мм |
мм |
кг |
|||||||||||||
|
15 |
95 |
65 |
46 |
14 x 4 |
14 |
2 |
44 |
130 |
167 |
65 |
65 |
96 |
20 |
3,5 |
3,5 |
|
20 |
105 |
75 |
56 |
14 x 4 |
16 |
2 |
44 |
150 |
167 |
75 |
75 |
96 |
20 |
4,6 |
4,6 |
|
25 |
115 |
85 |
65 |
14 x 4 |
16 |
3 |
44 |
160 |
167 |
80 |
80 |
96 |
20 |
5,4 |
5,4 |
|
32 |
140 |
100 |
76 |
19 х 4 |
18 |
3 |
44 |
180 |
177 |
90 |
90 |
96 |
20 |
8,5 |
8,5 |
|
40 |
150 |
110 |
84 |
19 х 4 |
18 |
3 |
44 |
200 |
187 |
100 |
100 |
96 |
20 |
10,5 |
10,5 |
|
50 |
165 |
125 |
99 |
19 х 4 |
20 |
3 |
44 |
230 |
182 |
155 |
115 |
96 |
20 |
16.7 |
13,0 |
|
65 |
185 |
145 |
118 |
19 х 4 |
20 |
3 |
44 |
290 |
192 |
185 |
145 |
96 |
20 |
23.0 |
18,3 |
|
80 |
200 |
160 |
132 |
19 х 8 |
22 |
3 |
44 |
310 |
212 |
193 |
155 |
96 |
20 |
29.5 |
24,1 |
|
100 |
220 |
180 |
156 |
19 х 8 |
24 |
3 |
44 |
350 |
247 |
216 |
175 |
116 |
40 |
40.5 |
33,8 |
|
125 |
250 |
210 |
184 |
19 х 8 |
26 |
3 |
44 |
400 |
272 |
239 |
200 |
116 |
40 |
58.8 |
49,3 |
|
150 |
285 |
240 |
211 |
23 х 8 |
26 |
3 |
44 |
480 |
297 |
284 |
240 |
116 |
40 |
80.7 |
69,3 |
Фланцы оборудования выполнены согласно EN 1092-2
