Общие сведения
Электроприводы серии HL имеют компактную конструкцию и обладают отличной стойкостью к климатическим внешним воздействующим факторам и сейсмостойкостью.
Когда привод выключен, самоблокирующийся передаточный механизм гарантирует, что положение клапана остается неизменным и предотвращает переход за установленную позицию благодаря электромеханической системе ограничений.
Присоединительный фланец привода соответствует стандарту ISO 5211.
Электроприводы предназначены для управления дисковыми затворами, шаровыми кранами и другой поворотной арматурой с углом поворота 90°.
Особенности
- клеммная коробка с раздельными отсеками для силовых и управляющих цепей повышает надёжность работы привода
- компактная конструкция и простота в эксплуатации • быстрое открытие/закрытие (90°), высокая точность регулирования
- простая и высокоэффективная механическая конструкция с самоблокирующейся и высокоточной трансмиссией
- отличная функциональность, множество управляющих сигналов и сигналов обратной связи на выбор
- степень защиты: IP67 (опционально – IP68)
- установлен влагозащищенный обогреватель и влагоотделитель, а также механизм предотвращения образования конденсата
- модульная конструкция, легко разбираемая и собираемая, конструкция проста в техническом обслуживании
Расшифровка обозначения
Пример обозначения: HL4-160N-S-L-a-B1-S-F12-IP68-E-MT
|
серия HL4 |
-160N |
-S |
-L |
-a |
-B1 |
-S |
-F12 |
-IP68 |
-E-MT |
|
Крутящий момент 160N 1600 Нм |
|||||||||
|
Функция S Откр/Закр AU Регулирование (вход/выход 0-10В) AU2 Регулирование (вход/выход 2-10В) AI Регулирование (вход/выход 4-20мА) SR Откр/Закр с потенциометром TM Протокол RS485 Modbus KI Откр/Закр с датчиком обратной связи (выход 4-20мА) |
|||||||||
|
Дополнительные опции F Антиконденсационное исполнение G 3D визуальный индикатор E Моментальные выключатели L Ручной дублер со штурвалом |
|||||||||
|
Питание привода a AC220V1PH b AC380V3PH c DC24V |
|||||||||
|
Цвет B RAL9005 B1 RAL9004 другие цвета по запросу |
|||||||||
|
Температурное исполнение S -25°C L -40°C |
|||||||||
|
Присоединение к арматуре F12 F10F14 |
|||||||||
|
Защита - IP67 IP68 IP68 |
|||||||||
|
Код сертификации E-MT Сертификация ЕАC |
|||||||||
|
Выходной крутящий момент (Н·м) |
1600 |
||||||
|
Втулка выходного вала (мм) |
36*36 |
||||||
|

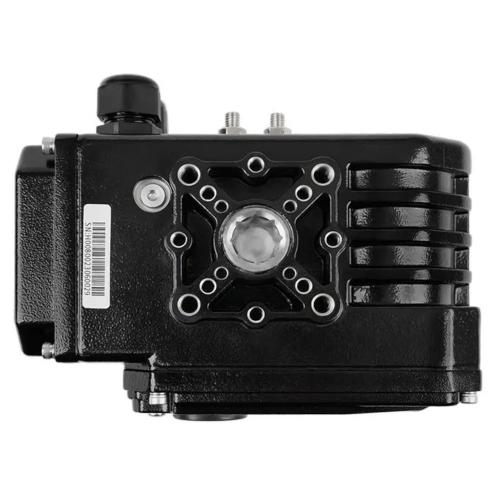

Крепежный фланец ISO5211 |
F12 или F10/F14 |
||||||
|
Масса привода (кг) |
14,5 |
||||||
|
Электропитание |
1-фазный переменный ток |
3-фазный переменный ток |
постоянный ток |
||||
|
110В |
220В |
380В |
400В |
24В |
48В |
||
|
Мощность электродвигателя (Вт) |
150 |
120 |
|||||
|
Время работы (сек/0-90°) |
50 |
30 |
|||||
|
Потребляемый ток (А) |
Функционирование |
3 |
1,5 |
0,67 |
0,59 |
15 |
8 |
|
Блокировка |
5,92 |
2,87 |
1,31 |
1,11 |
27 |
10,3 |
|
|
Частота |
50/60Гц (±5%) |
- |
|||||
|
Угол поворота |
0-90° (±1%) |
||||||
|
Вспомогательные концевые переключатели |
2xSPDT, 250В переменного ток, 5A |
||||||
|
Кабельные вводы |
Двухпозиционный тип: 1-M20x1,5 Настраиваемый смарт-тип: 2-M20X1,5 |
||||||
|
Присоединительный фланец |
ISO5211 |
||||||
|
Индикация положения |
Индикаторное окно на плоской крышке (опционально – 3D крышка с градуированным двухцветным индикатором положения) |
||||||
|
Ручной дублер |
Рычаг (опционально: маховик) |
||||||
|
Степень защиты |
IP67 (опционально – IP68, (15 метров, 72 часа) |
||||||
|
Условия эксплуатации |
Температура окружающей среды: от 25°C до 70°C (опционально: от-40°C до 65°C) Влажность окружающей среды: от 30% до 95% |
||||||
|
Антиконденсатное устройство |
Встроенный водонепроницаемый нагреватель |
||||||
|
Защита от перегрева |
Встроенное в электродвигатель устройство защиты от перегрева, срабатывание при 125°C (±5%) |
||||||
|
Состояние при отключении питания |
Удержание последнего положения |
||||||
|
Действие при пропадании сигнала управления |
для сигналов 4–20 мА и 2–10 В: открытие/закрытие (по умолчанию – удержание последнего положения) для сигналов 0–10 В: закрытие |
||||||
|
Режим работы |
Отсечной: S2-15мин Регулирующий: S4-50% |
||||||
|
Защита по крутящему моменту |
Опциональная комплектация |
||||||
|
Электродвигатель |
Короткозамкнутый асинхронный двигатель, класс изоляции: F |
||||||
|
Шум |
≤70 дБ(А) на расстоянии 1 м |
||||||
|
A |
B |
C |
D |
E |
H |
T |
G |
ΦI |
J |
|
мм |
|||||||||
|
193 |
26 |
124 |
315 |
145 |
195 |
50 |
22*22 или 27*27 или 36*36 |
125 или 102,140 |
4-M12 или 4-M10/4-M16 |
